ATR je samošplhací systém bednění, který díky hydraulicko-mechanickému systému umožňuje postupně zvedat bednění do vyšších pater bez pomoci jeřábu. Byl navržen pro vysoké budovy s velkým zatížením větrem, vysokou poptávkou po práci jeřábu a vysokými požadavky na zdraví a bezpečnost během celého procesu výstavby.
Konstrukce umožňuje alternativní pohyb stožáru a konzol s integrovaným bedněním.
Systém lze snadno přizpůsobit složité geometrii objektů při zachování vysoké kvality povrchu betonu.
Kromě toho se vyznačuje rychlým tempem bednění a vysokou bezpečností práce.

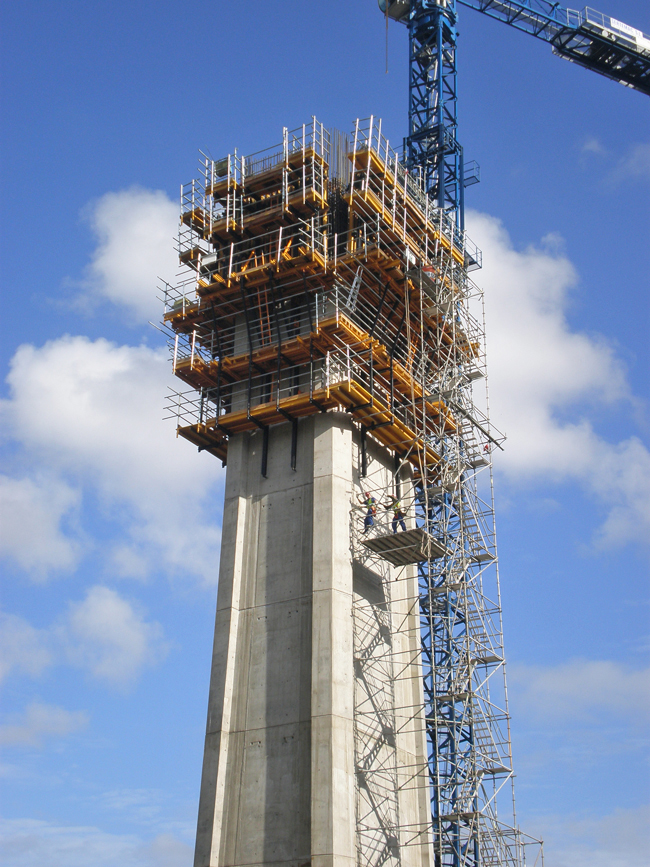

ATR systém je ideální pro pozemní stavitelství při stavbě výškových budov, jakož i pro stavbu mostů při stavbě vysokých sloupů a pilířů s velkým průřezem.
Dostupné varianty samošplhacích systémů ATR:

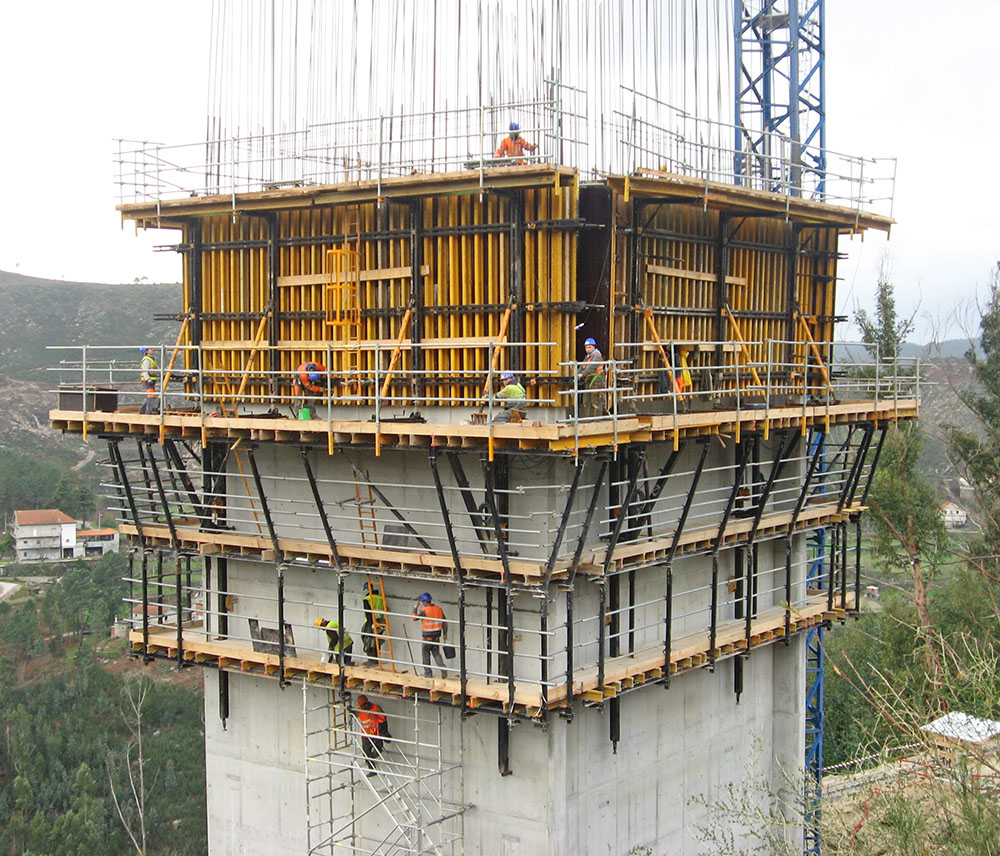

Samošplhací konzola ATR-B
Základní konfigurace samošplhací konstrukce ATR-B má dvě plošiny: hlavní pracovní plošina široká 2,5 m a řídicí plošina s hydraulickou jednotkou. Je možné instalovat tři další platformy: pro betonování, pro odstranění kotvení a pro manipulaci s bedněním ve vysoké výšce.
Konstrukce samošplhacích konzol s reverzními vozíky umožňuje, aby se bednění posunulo od zdi o 70 cm. Systém byl vybaven prvky umožňujícími přesné vertikální a horizontální umístění stěnového bednění.

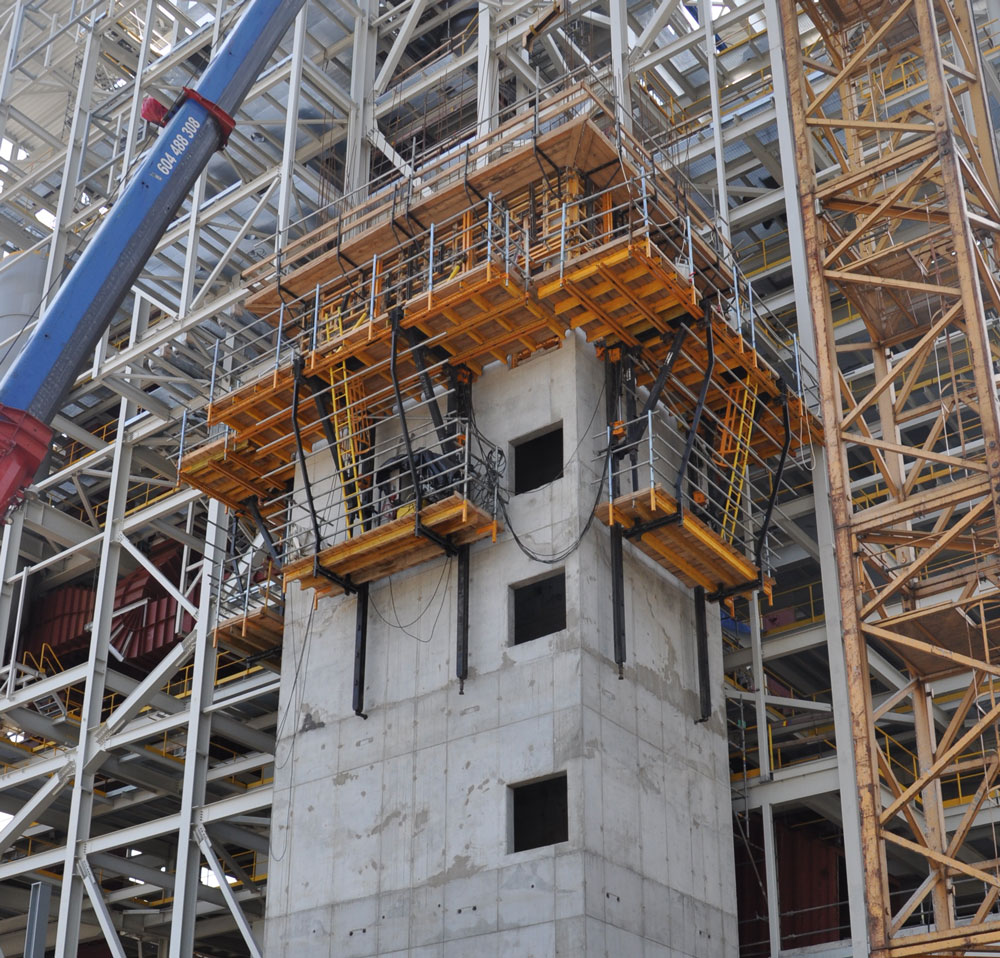

Samošplhací konzola ATR-N
Řešení se používá v úzkých šachtách o šířce 1,75 až 2,5 m, kde nelze použít konzoly ATR-B. Bednění je zavěšeno z horní konstrukce pro snazší odbedňování, posun a polohování.
Samošplhací plošina ATR-P
Systém se používá na místech, kde z důvodu specifické velikosti, zátěži nebo tvaru nelze použít standardní vzpěrné konzole.
Systém se sestavuje s kolejnicemi MK. Umožňuje nastavení pro různé geometrie a posuvné bednící systémy (vozíky nebo výložníky). Systém je možné doplnit o další případné konstrukce pro zjednodušení betonáže.
- Flexibilní a univerzální pro splnění všech požadavků při stavbě výškových budov.
- Všestranné díky komponentům MK systému: zámky, montáž plošin, bezpečnost, opětovně použitelné kónusy.
- Nevyžaduje asistenci jeřábu. Bednění, pracovní plošiny a pumpy na beton lze zdvihat simultánně.
- Hydraulický pohon významně šetří čas
- Lze použít i při velké nepřízni počasí.
- Bezpečné zvedání a manipulace ve výškách.
- Přizpůsobí se i stěnám velmi složité geometrie.
- Prostorné a chráněné pracovní plošiny. Bezpečný přístup.
- Hydraulický systém plně nastavitelný pro potřeby stavby.
- Vysoká nosnost. Velké sestavy bednění lze snadno zdvihat.
- Hydraulická pohonná jednotka pracuje simultánně až s 12 lisy.
- Pracovní zátěž každého lisu lze ovládat samostatně.
- Posuvný systém umožňuje pracovat i mezi panely bednění.
- Hlavní komponenty lze sdílet v rámci celé produktové řady.
- Kompatibilní se všemi vertikálními bednícími systémy a systémem MK.

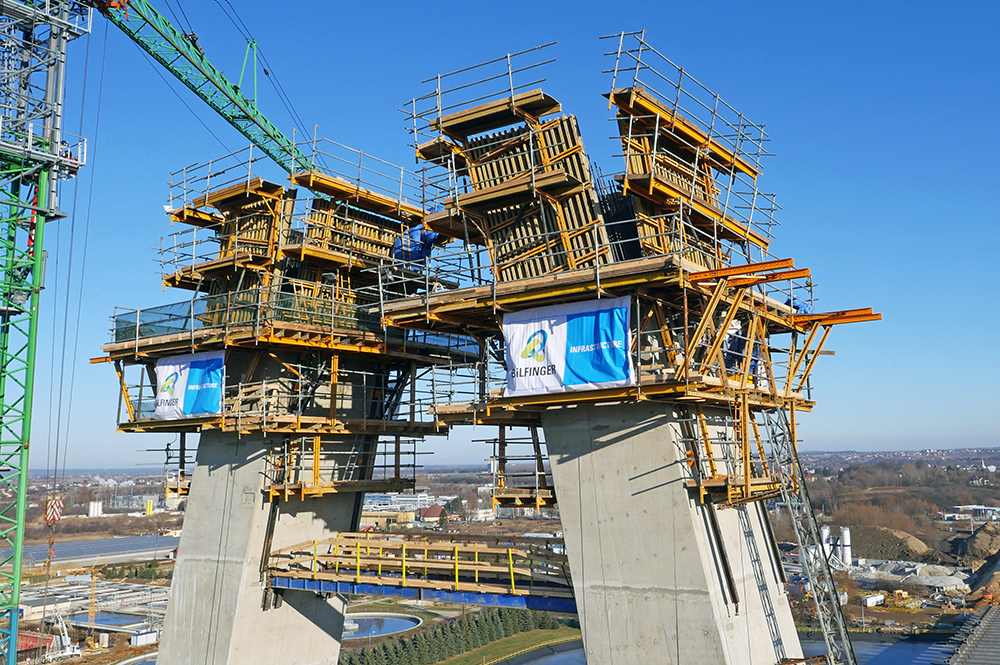

V Latinské Americe ještě nikdy předtím nebyl ke stavbě nakloněných pilířů závěsného lanového mostu použit samošplhací systém.
Když se musí zmobilizovat 2.000 tun materiálu, když jsou zapotřebí extrémně všestranné konstrukční systémy, a když je rychlost a jednoduchost montáže klíčovým kritériem, je zkušenost naprosto nezbytnou ingrediencí úspěchu.

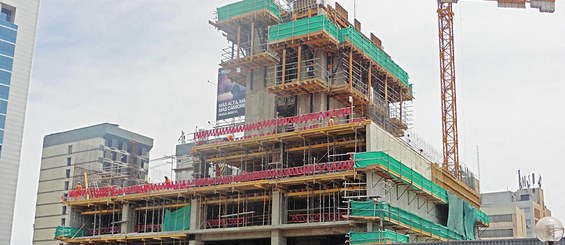

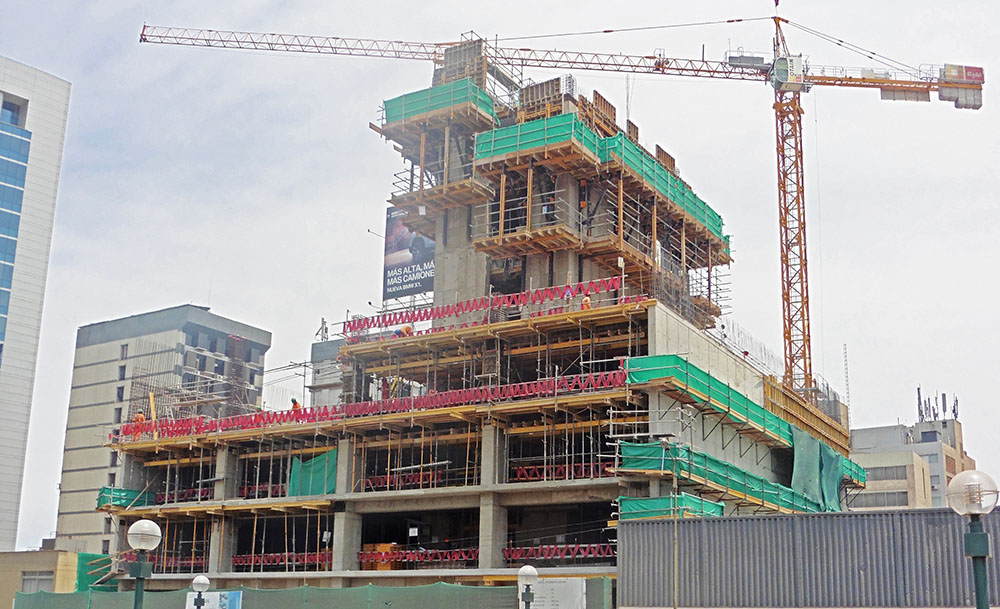

Pro tuto výškovou budovu s proměnlivou geometrií jsme dodali řešení, využívající samošplhací systémy. Schopnost přizpůsobit se je jednou z našich silných stránek.
Systémové bednění pro veškeré vertikální konstrukce betonových staveb, které umožňuje vysokovou efektivitu práce při zachování nízkých nákladů.
Přizpůsobivý a všestranný systém bednění využitelný v pozemním a inženýrském stavitelství. Vysoká využitelnost a vynikající výsledný povrch.

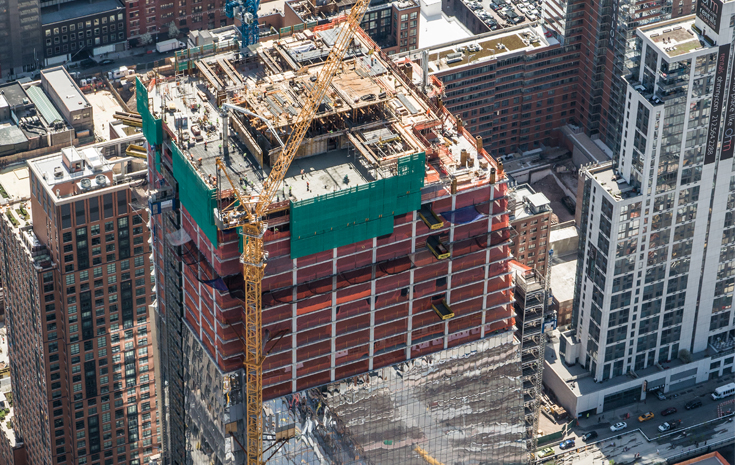

Extrémně flexibilní ochranný obvodový štít, který se přizpůsobí jakémukoliv tvaru budovy a potřebné konfiguraci. Navržený pro výškové budovy, pohyb může být zajištěn hydraulikou nebo jeřábem.
